Bouteille de gaz : les mécanismes internes expliqués (détente, régulation, soupape)

Une bouteille de gaz est bien plus qu’un simple réservoir métallique. C’est un système physique complexe, conçu pour stocker du gaz sous forme liquide tout en le restituant progressivement et en toute sécurité. Comprendre le fonctionnement bouteille gaz signifie explorer les principes thermodynamiques et mécaniques qui permettent à cette technologie simple en apparence de résoudre des défis d’ingénierie redoutables.

Que vous utilisiez une bouteille de gaz propane pour votre barbecue, votre chauffage ou vos appareils de cuisine, les principes internes restent identiques. Cet article vous explique en détail comment le gaz reste liquide sous pression, comment le régulateur maintient un débit constant, et quels mécanismes de sécurité protègent votre installation.

Structure interne d’une bouteille de gaz : les composants clés

Une bouteille de gaz typique comprend plusieurs éléments distincts qui fonctionnent ensemble de manière harmonieuse. Chacun joue un rôle précis dans le processus de stockage et de restitution du gaz.

La cuve métallique : l’enveloppe structurelle

Le corps principal d’une bouteille de gaz est une cuve métallique robuste, généralement fabriquée en acier ou en alliage d’aluminium. Cette enveloppe doit résister à des pressions internes considérables, souvent entre 10 et 20 bars selon le type de gaz stocké.

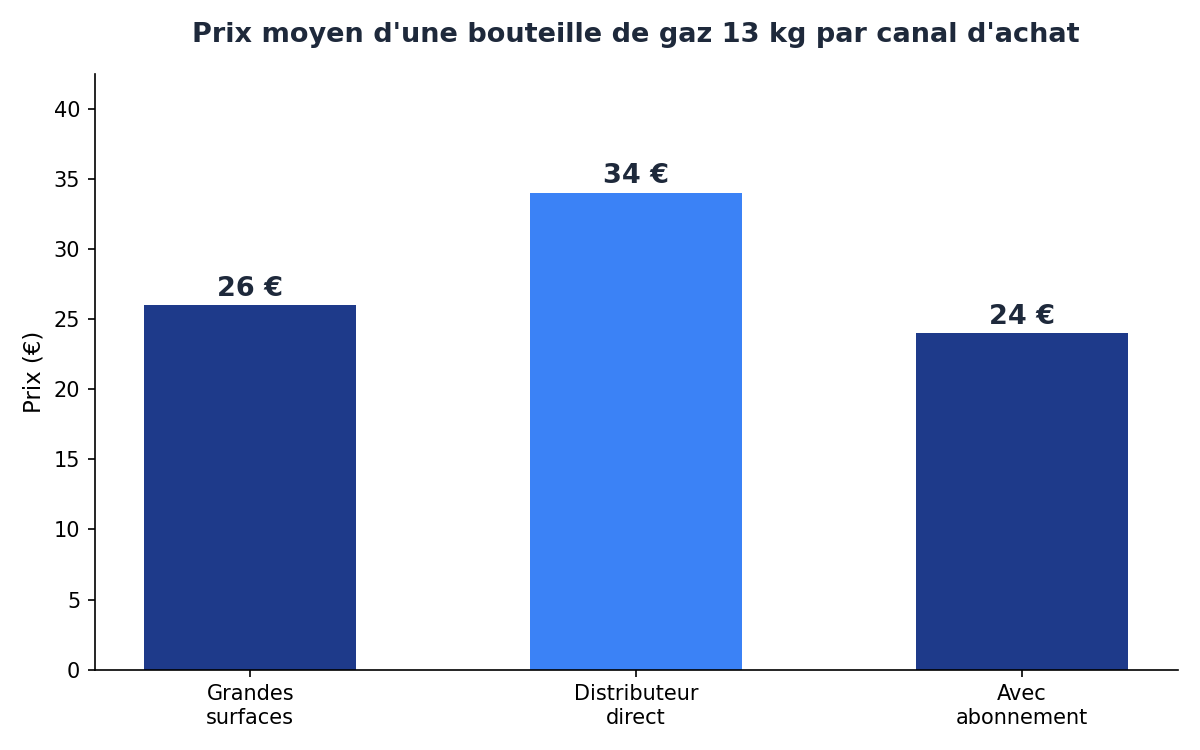

L’épaisseur de la paroi varie selon la capacité de la bouteille. Une bouteille domestique de 13 kg de propane, par exemple, possède une paroi d’environ 3 à 4 mm d’épaisseur. Cette épaisseur est calculée pour supporter plusieurs fois la pression maximale attendue, respectant ainsi les normes de sécurité en vigueur.

À l’intérieur, la surface interne n’est pas traitée spécialement : c’est la pression interne elle-même qui empêche toute corrosion significative. Le volume utile d’une bouteille est toujours rempli à environ 80 % de sa capacité volumétrique maximale. Cette réserve d’espace gazeux est intentionnelle : elle permet au gaz de se vaporiser sans créer une surpression dangereuse.

La valve de sortie : le point de contrôle principal

Au sommet de la bouteille se trouve la valve de sortie, également appelée robinet ou raccord. Cette valve agit comme le point de contrôle central de toute l’installation. Elle comprend plusieurs sous-éléments :

• Un siège de valve qui crée l’étanchéité quand le robinet est fermé
• Un système de rotation qui ouvre ou ferme progressivement le passage du gaz
• Des joints d’étanchéité (généralement en PTFE ou en caoutchouc spécialisé) qui préviennent les fuites

La valve est conçue pour supporter la pression interne complète de la bouteille. Un clapet anti-retour intégré empêche le gaz de refuer vers la bouteille si la pression externe augmente inopinément.

Le tube de puisage : l’innovation propane

Pour les bouteilles de propane, un composant spécifique appelé tube de puisage (ou siphon) plonge profondément dans la phase liquide. Ce tube permet de puiser directement le liquide dans la bouteille plutôt que le gaz.

Pourquoi est-ce important ? Parce que le propane possède un point d’ébullition de -42°C. À température ambiante, le propane liquide s’évapore continuellement pour maintenir l’équilibre thermodynamique avec le gaz au-dessus. Le tube de puisage intercepte cette phase liquide avant qu’elle ne se vaporise naturellement, assurant ainsi un débit continu même lorsque la bouteille est en cours de consommation.

Les bouteilles de butane, en revanche, ne possèdent pas toujours ce tube de puisage. Leur point d’ébullition étant de 0°C, elles restituent naturellement du gaz dès que la température est légèrement positive, ce qui limite leur utilisation aux environnements chauffés.

Les éléments de sécurité : première couche de protection

Avant même de parler du régulateur externe, la bouteille elle-même intègre plusieurs mécanismes de protection :

• Une soupape de sécurité qui s’ouvre si la pression dépasse un seuil critique (généralement entre 15 et 25 bars)
• Un fusible thermique ou clapet thermique qui ferme l’accès au gaz si la température dépasse 60-70°C, prévenant une libération incontrôlée en cas d’incendie
• Un clapet de non-retour intégré à la valve qui empêche le gaz de refuer

Comment le gaz reste liquide dans la bouteille : les principes thermodynamiques

L’une des questions les plus fondamentales concernant le mécanisme bouteille gaz est : comment le gaz devient-il liquide et reste-t-il liquide ? La réponse réside dans la physique de la compression et du changement d’état.

Compression et liquéfaction

Tous les gaz peuvent être liquéfiés s’ils sont soumis à suffisamment de pression. Le propane, par exemple, se liquéfie à température ambiante (20°C) lorsqu’il est comprimé à environ 9 bars de pression. Le butane nécessite environ 2 bars.

Lorsqu’une nouvelle bouteille de propane est remplie, le gaz gazeux est forcé dans la cuve par un compresseur industriel. À mesure que la pression augmente, les molécules de gaz se rapprochent les unes des autres jusqu’à ce que les forces intermoléculaires (forces de Van der Waals) deviennent dominantes. Le gaz passe alors progressivement à l’état liquide.

Une bouteille de propane de 13 kg, par exemple, contient environ 32 litres de gaz à l’état liquide, mais représenterait environ 6 500 litres de gaz à pression atmosphérique. C’est cette compression extraordinaire qui rend le stockage portable possible.

L’équilibre thermodynamique interne

À l’intérieur d’une bouteille fermée, un équilibre s’établit rapidement entre la phase liquide (le propane liquide au fond) et la phase gazeuse (le gaz propane au-dessus). Cet équilibre est dynamique : des molécules passent continuellement de l’état liquide à l’état gazeux (vaporisation) et vice-versa (condensation).

À chaque température correspond une pression d’équilibre spécifique, appelée pression de vapeur saturante. Voici les correspondances typiques pour le propane :

Remarquez que la pression augmente de manière non linéaire avec la température. C’est pourquoi une bouteille exposée au soleil direct peut voir sa pression interne augmenter considérablement, d’où l’importance de la stocker à l’ombre.

Pourquoi ne bouillit-il pas complètement ?

Si le propane liquide veut se vaporiser, il doit absorber de l’énergie thermique de son environnement. Cependant, à pression élevée, l’énergie requise pour la vaporisation complète augmente. En d’autres termes, bien que le propane « veuille » s’évaporer, la pression du gaz au-dessus de lui empêche cette évaporation complète.

C’est le principe de l’équilibre entre les deux phases : tant que la pression reste stable et que la température n’augmente pas excessivement, le liquide demeure liquide. La bouteille ne se vide que lorsqu’on extrait du gaz via la valve, ce qui réduit la pression interne et permet au liquide de se vaporiser pour compenser.

Le rôle du régulateur et du détendeur de pression

Si une bouteille de gaz était directement connectée à un appareil, la pression fluctuerait constamment à mesure que le liquide se vaporise et que la température change. Le régulateur de pression gaz résout ce problème en stabilisant la pression de sortie indépendamment de la pression interne.

Fonctionnement du détendeur

Un détendeur bouteille gaz est un mécanisme à plusieurs étages qui réduit progressivement la pression du gaz. Voici comment il fonctionne :

Premier étage (réducteur primaire) : Le gaz sort de la bouteille à une pression qui varie de 3 à 15 bars selon la température et le niveau de remplissage. Le premier étage du régulateur réduit cette pression à une pression intermédiaire stable, généralement autour de 1 à 2 bars.

Ce premier étage utilise un clapet pilote sensible à la pression. Quand la pression interne de la bouteille diminue (parce que du gaz est consommé), le clapet s’ouvre davantage. Quand elle augmente, le clapet se referme légèrement. C’est un système autorégulé qui maintient une pression secondaire constante.

Deuxième étage (détendeur final) : Dans les applications de détail, un second détendeur réduit la pression intermédiaire à la pression requise par l’appareil (généralement 10 mbar pour une cuisinière, 37 mbar pour un chauffage).

Ce deuxième étage fonctionne sur le même principe : il utilise un ressort et un diaphragme pour équilibrer la pression de sortie. Si la demande de gaz augmente, la pression de sortie tend à baisser, ce qui ouvre davantage le clapet. Si la demande diminue, la pression remonte et le clapet se referme.

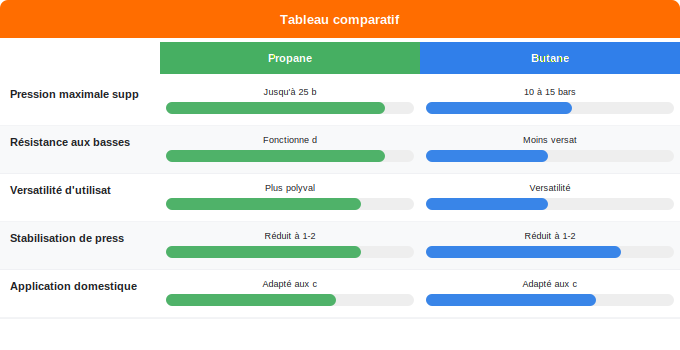

Détendeur propane vs. butane

Bien que les principes soient identiques, les régulateurs pour propane et butane ont des caractéristiques légèrement différentes :

• Propane : Peut fonctionner à des pressions plus élevées et dans des environnements plus froids. Les régulateurs propane supportent généralement jusqu’à 25 bars en entrée.
• Butane : Moins versatile, généralement limité à des pressions de 10 à 15 bars. Les régulateurs butane ne sont pas recommandés pour une utilisation extérieure en hiver.

La sécurité intégrée du régulateur

Les régulateurs modernes intègrent plusieurs mécanismes de sécurité :

• Un clapet anti-retour qui empêche le gaz de refuer vers la bouteille
• Une soupape de surpression qui s’ouvre si la pression de sortie dépasse un seuil (généralement 100 mbar)
• Un système de verrouillage qui empêche la déconnexion accidentelle du régulateur

Vaporisation et consommation : comment le gaz est restitué

Lorsque vous ouvrez le robinet d’une bouteille de gaz, vous lancez une chaîne de réactions thermodynamiques. La vaporisation gaz propane ou butane n’est pas instantanée : elle résulte de l’interaction complexe entre la phase liquide, la phase gazeuse et la température ambiante.

Le processus de vaporisation

Quand vous extrayez du gaz de la bouteille, deux choses se produisent simultanément :

1. Baisse de la pression interne : La quantité de gaz au-dessus du liquide diminue, réduisant ainsi la pression. Selon la courbe thermodynamique du propane, une baisse de pression correspond à une baisse de la pression de vapeur saturante. Le liquide ne peut plus rester liquide : il doit se vaporiser.

2. Absorption d’énergie thermique : La vaporisation est un processus endothermique, c’est-à-dire qu’il absorbe de l’énergie. Cette énergie provient de la chaleur latente stockée dans le liquide et dans les parois métalliques de la bouteille. L’énergie thermique du liquide et des parois décroît pour alimenter le changement d’état.

Échange thermique avec l’air ambiant

Pendant la consommation, la bouteille se refroidit. L’air extérieur transmet progressivement de la chaleur aux parois métalliques et au liquide. Cette transmission de chaleur compense partiellement le refroidissement dû à la vaporisation, mais elle n’est jamais suffisante pour le compenser entièrement si la consommation est intense.

C’est pourquoi une bouteille utilisée intensément (par exemple, pour un chauffage outdoor lors d’une soirée d’hiver) devient extrêmement froide, parfois au point de développer du givre à sa surface.

Débit de sortie et variation saisonnière

Le débit de gaz restitué dépend directement de la pression interne et de la température. Voici un exemple concret :

• Une bouteille de propane à 20°C, entièrement remplie, restitue environ 1 500 litres/heure de gaz (mesurés en pression atmosphérique)
• La même bouteille à 0°C ne restitue que 700 litres/heure en raison de la pression interne inférieure
• À -10°C, le débit chute à environ 400 litres/heure

Ces chiffres expliquent pourquoi les appareils au propane fonctionnent mieux en été qu’en hiver, et pourquoi certains utilisateurs stockent leur bouteille au soleil (pratique déconseillée pour la sécurité, mais efficace pour maintenir le débit).

L’équilibre thermique dynamique

À un moment donné, trois forces sont en équilibre :

• La perte d’énergie due à la vaporisation
• Le gain d’énergie en provenance de l’air ambiant
• La variation de pression interne résultant de la consommation de gaz

Tant que ces trois forces restent relativement stables, le débit de gaz demeure constant. C’est pourquoi le régulateur maintient une pression de sortie stable : il compense automatiquement les fluctuations de pression interne dues au refroidissement.

Sécurité intégrée : mécanismes de protection d’une bouteille de gaz

Une bouteille de gaz n’est pas un simple réservoir. C’est un système conçu avec plusieurs couches de protection pour prévenir les accidents. Ces mécanismes fonctionnent en parallèle et en cascade.

La soupape de sécurité primaire

La soupape de sécurité est le mécanisme de protection le plus critique. Elle s’ouvre automatiquement si la pression interne dépasse un seuil prédéfini, généralement fixé à 1,5 fois la pression de service normale de la bouteille.

Pour une bouteille de propane domestique, ce seuil est souvent de 20 bars. Quand cette limite est atteinte, la soupape libère du gaz, réduisant la pression interne jusqu’à ce qu’elle redescende sous le seuil. La soupape se referme alors.

Ce cycle peut se répéter plusieurs fois lors d’une journée très chaude, ce qui explique pourquoi il est recommandé de stocker les bouteilles à l’ombre : chaque libération de gaz représente une perte et une baisse du pouvoir calorifique restant.

Le fusible thermique : protection incendie

Le fusible thermique ou clapet thermique est un mécanisme souvent négligé mais crucial. Il se déclenche à une température spécifique (généralement entre 60 et 70°C) et ferme complètement l’accès au gaz.

Lors d’un incendie, cet élément empêche le gaz de s’échapper. Sans lui, une bouteille exposée aux flammes pourrait se transformer en bombe thermobarométrique. Avec le fusible thermique, la pression interne reste stable même si la température monte, et le gaz ne peut pas s’échapper.

Il est important de noter que ce fusible thermique se déclenche de manière irréversible. Une bouteille dont le fusible a fonctionné ne peut être rouvert que par un centre de remplissage professionnel équipé pour remplacer ce composant.

Le clapet anti-retour

Le clapet de non-retour intégré à la valve de sortie ou au régulateur fonctionne sur un principe simple : il autorise le flux de gaz dans une seule direction (de la bouteille vers l’extérieur) mais le bloque complètement dans l’autre sens.

Cet élément protège contre les scénarios dangereux où une pression externe importante pourrait repousser du gaz (ou d’autres contaminants) vers la bouteille. C’est une protection passive qui ne demande aucune alimentation énergétique pour fonctionner.

Les certifications et normes de construction

Toute bouteille de gaz vendue en France doit respecter la norme EN ISO 9809 pour les bouteilles en acier ou EN ISO 7866 pour les bouteilles en aluminium. Ces normes définissent :

• L’épaisseur minimale des parois en fonction de la pression de service
• Les matériaux autorisés
• Les tests de pression (chaque bouteille est testée à 1,5 fois sa pression de service)
• La fréquence des contrôles périodiques (tous les 10 ans pour les bouteilles anciennes)
• Les marquages de traçabilité obligatoires (date de fabrication, pression de service, matériau)

Ces certifications garantissent qu’une bouteille conforme peut supporter les surcharges temporaires sans risque de rupture.

Prévention de la surpression dans les systèmes externes

Au-delà de la bouteille elle-même, le système de régulation comprend des soupapes de surpression additionnelles. Par exemple, une tuyauterie de propane desservant plusieurs appareils inclut une soupape qui s’ouvre si la pression dépasse 150 mbar, protégeant ainsi tout le réseau interne.

Certains régulateurs modernes incluent même des vannes de coupure automatique qui ferment l’alimentation en gaz si une fuite est détectée, bien que ce type de protection reste rare dans les installations domestiques courantes.

Points clés à retenir

• Compression et liquéfaction : Le gaz ne reste liquide dans une bouteille que parce qu’il est soumis à une pression suffisante. Cette pression fluctue avec la température selon une courbe thermodynamique précise. À 20°C, le propane liquide exerce environ 8 bars de pression.
• Équilibre dynamique : L’intérieur d’une bouteille fermée n’est pas statique. Des molécules passent continuellement de l’état liquide à l’état gazeux et vice-versa, maintenant un équilibre thermodynamique qui détermine la pression interne et le débit disponible.
• Régulation et détente : Le régulateur réduit la pression interne variable de la bouteille à une pression de sortie stable. Ce mécanisme autorégulé garantit que l’appareil reçoit toujours la même pression, indépendamment du niveau de remplissage ou de la température extérieure.
• Vaporisation énergétique : La transformation du liquide en gaz absorbe de l’énergie thermique, ce qui explique pourquoi une bouteille en cours d’utilisation se refroidit. Cette vaporisation est compensée partiellement par l’énergie reçue de l’air ambiant, mais jamais totalement.
• Sécurité multicouche : Chaque bouteille intègre plusieurs mécanismes indépendants (soupape de pression, fusible thermique, clapet anti-retour) qui travaillent ensemble pour prévenir les risques de rupture, d’incendie ou de refoulement.

FAQ : Réponses aux questions fréquentes

Pourquoi le gaz reste-t-il liquide dans une bouteille fermée ?

Le gaz ne reste liquide que sous pression. À température ambiante (20°C), le propane liquide exerce une pression d’équilibre d’environ 8 bars. Cette pression empêche les molécules liquides de s’échapper sous forme de gaz. Si vous ouvriez la bouteille, la pression s’effondrerait immédiatement et le liquide se vaporiserait entièrement en quelques secondes, absorbant une énorme quantité d’énergie thermique et glaçant ses parois métalliques.

Quel est le rôle exact du régulateur de pression dans une bouteille de gaz ?

Le régulateur reçoit le gaz à une pression variable (3 à 15 bars selon la température et le remplissage) et le restitue à une pression stable et beaucoup plus basse (10 à 100 mbar selon l’application). Il utilise des mécanismes autorégulés internes (clapets pilotes, diaphragmes, ressorts) pour compenser les fluctuations de pression interne et maintenir un débit constant à la sortie. Sans régulateur, l’appareil connecté recevrait une pression qui diminuerait au fur et à mesure de la consommation, ce qui rendrait son utilisation imprévisible et dangereuse.

Comment fonctionne la soupape de sécurité d’une bouteille de gaz ?

La soupape de sécurité est un clapet mécanique maintenu fermé par un ressort de calibrage. Quand la pression interne atteint un seuil prédéfini (généralement 20 bars pour le propane domestique), la pression surmonte la force du ressort et le clapet s’ouvre. Le gaz s’échappe par un orifice latéral jusqu’à ce que la pression interne redescende suffisamment pour que le ressort ferme à nouveau le clapet. Ce cycle peut se répéter plusieurs fois, notamment lors de journées très chaudes.

Pourquoi une bouteille de gaz devient-elle froide lors de la consommation ?

La transformation du liquide en gaz est un processus physique qui absorbe de l’énergie thermique appelée chaleur latente de vaporisation. Cette énergie est prélevée sur le liquide lui-même et sur les parois métalliques de la bouteille, ce qui abaisse leur température. L’air ambiant transfère progressivement de la chaleur à la bouteille, mais ce transfert est lent comparé au refroidissement causé par la vaporisation. Résultat : la bouteille devient froide, parfois au point de développer du givre à sa surface lors d’une consommation intensive.

Peut-on utiliser une bouteille de gaz à l’envers ?

Non, et voici pourquoi : les bouteilles de propane sont conçues avec un tube de puisage qui plonge dans la phase liquide. Si vous renversez la bouteille, le tube qui était au fond se retrouve au-dessus, et vous extrayez du gaz liquide pur à haute pression au lieu du gaz vaporisé et régulé. Cela peut endommager les appareils connectés et présenter un risque de sécurité. De plus, certains systèmes de régulation contiennent des huiles spécialisées qui se distribueraient incorrectement, affectant les performances. Toujours utiliser une bouteille en position verticale (robinet vers le haut).
