Installer un système solaire combiné : guide étape par étape

Un système solaire combiné représente une solution complète pour couvrir à la fois vos besoins en eau chaude sanitaire et en chauffage. Contrairement aux idées reçues, cette installation n’est pas réservée aux seuls professionnels. Avec une bonne préparation, une compréhension des enjeux techniques et une rigueur irréprochable, l’installation d’un système solaire combiné reste accessible. Cet article décompose le projet en phases concrètes et vous aide à identifier les pré-requis indispensables, les points critiques souvent oubliés, et les étapes clés pour une mise en service réussie.

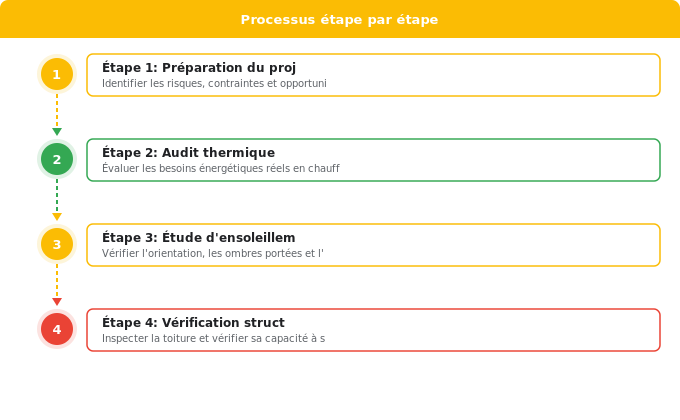

Préparation et diagnostic avant installation

La réussite d’un projet d’installation système solaire combiné repose d’abord sur une préparation minutieuse. C’est durant cette phase que vous identifierez les risques, les contraintes et les opportunités spécifiques à votre habitat.

L’audit thermique : évaluer vos besoins réels

Avant de commander un seul panneau solaire, vous devez connaître vos consommations énergétiques réelles. Un audit thermique permet d’établir :

• Les besoins en chauffage (en kWh par an)
• Les besoins en eau chaude sanitaire (en litres par jour)
• Les déperditions thermiques actuelles du bâtiment
• Le potentiel d’amélioration avant installation (isolation, étanchéité)

Un diagnostic thermique impartial est fondamental : il vous évite de surdimensionner votre installation (coût inutile) ou de la sous-dimensionner (efficacité insuffisante). Les données météorologiques locales et les consommations historiques affinent ce calcul.

Étude d’ensoleillement et orientation

La productivité d’un système solaire combiné dépend directement de l’ensoleillement disponible. Vous devez vérifier :

• L’orientation générale de votre toiture (sud est optimal en France métropolitaine)
• Les ombres portées : arbres, bâtiments voisins, cheminées, antennes (relevé à différentes heures et saisons)
• L’inclinaison naturelle de votre toit ou la capacité à installer une structure adaptée
• L’ensoleillement annuel moyen de votre zone (données Météo-France)

Une zone d’ombre durant quelques heures en hiver peut réduire le rendement de 20 à 40 %. C’est un calcul à affiner avant d’investir.

Vérification structurelle de la toiture

Votre toiture devra supporter le poids additionnel des panneaux thermiques et électriques, du ballast et des châssis métalliques. Avant installation, réalisez :

• Une inspection visuelle complète : état des tuiles, des ardoises, des membranes, fissures visibles
• Un diagnostic de la charpente : calculs de charge ou avis d’un charpentier professionnel
• La mesure précise de l’épaisseur et la nature de l’isolant existant
• L’identification des points faibles : gouttières, chenaux, passages de tuyauteries

Si votre toiture a plus de 20 ans ou présente des défauts, des travaux préalables seront nécessaires. C’est un surcoût à intégrer au budget initial.

Vérification des normes locales et formalités administratives

Avant d’installer un système solaire combiné, consultez :

• Le Plan Local d’Urbanisme (PLU) de votre commune : certaines zones imposent des restrictions d’aspect ou de couleur
• Les règlements de copropriété si vous êtes en immeuble collectif
• Les normes NF applicables : NF EN 12976 (systèmes solaires thermiques), NF C 15-100 (installation électrique)
• Les exigences de votre assureur habitation

Une demande de déclaration préalable ou permis de construire peut être obligatoire selon votre localité. Ne pas la déposer expose à des pénalités et des difficultés lors de revente.

Préparation de la toiture et des supports

Cette phase conditionne l’étanchéité durable et la sécurité structurelle de votre installation.

Diagnostic et traitement de l’étanchéité existante

Une toiture qui fuit durant l’installation solaire devient rapidement un cauchemar. Avant toute intervention :

• Effectuez un test d’étanchéité complet (visite depuis l’intérieur par jour nuageux ou arrosage contrôlé)
• Localisez et réparez toute infiltration existante
• Nettoyez la surface destinée à recevoir les supports (mousse, lichens, débris)
• Vérifiez l’état de la sous-toiture ou du pare-vapeur

Les fuites détectées après installation coûtent 10 à 20 fois plus cher à réparer. Préférez investir en amont.

Renforcement structurel si nécessaire

Si la charpente présente des points faibles, un renforcement localisé peut être nécessaire :

• Ajout de contreventement ou de fermettes renforcées
• Renforcement des points d’appui pour accroître la distribution de charge
• Création de chemins de charge clairs depuis les panneaux vers la fondation
• Isolation renforcée aux points de perçage pour éviter les ponts thermiques

Cette étape demande expertise. Faites intervenir un charpentier ou un ingénieur en structure si doutes.

Positionnement optimal et dimensionnement des supports

L’orientation et l’inclinaison des panneaux solaires thermiques et électriques affectent directement le rendement :

• Orientation : sud (180°) est l’idéal. Une déviation jusqu’à 30° est acceptable avec perte de rendement limitée.
• Inclinaison : 30 à 45° en France métropolitaine, selon la latitude. Vérifiez votre localisation exacte (45° à Paris, 35° à Marseille).
• Espacement : les panneaux ne doivent pas s’ombrager mutuellement. Espacez-les en fonction de la hauteur du soleil en hiver.
• Accès maintenance : prévoir un passage sécurisé pour nettoyage et interventions futures.

Tracez l’implantation exacte sur la toiture (craie, cordeau) avant de fixer le premier support.

Préparation des chemins de câbles et tuyauteries

Avant de poser les panneaux, identifiez les itinéraires :

• Circuit hydraulique : du panneau au ballon d’eau chaude, au réservoir d’inertie ou aux radiateurs
• Câblage électrique : des panneaux photovoltaïques vers l’onduleur et le tableau électrique
• Conduits d’évacuation : air chaud, condensation, débordement

Minimisez les longueurs, prévoyez des gaines de protection contre l’humidité et les chocs. Les tuyauteries doivent suivre des pentes légères pour garantir la circulation du fluide caloporteur.

Installation des panneaux solaires thermiques et électriques

C’est la phase la plus visible, mais aussi celle qui exige précision et sécurité.

Montage et fixation des structures de support

Les structures support doivent être invariablement rigides, stables et imperméables :

• Utilisez des systèmes certifiés NF ou équivalent, adaptés à votre type de toiture (tuiles, ardoises, zinc, membrane)
• Respectez l’espacement entre crochets de fixation (généralement 1,2 à 1,5 m) pour éviter déformation et stress localisé
• Assurez-vous que chaque point de fixation franchit les chevrons ou la structure portante (perçage à travers isolation si nécessaire)
• Scellez chaque perçage avec un mortier d’étanchéité ou un joint spécialisé pour toiture
• Vérifiez la planéité et l’inclinaison à l’aide d’un niveau de précision

Une structure mal fixée se révèle après quelques mois de vent ou de neige. C’est un point critique.

Fixation sécurisée des panneaux

Les panneaux thermiques et photovoltaïques sont coûteux et volumineux. Ils exigent une fixation immuable :

• Utilisez des fixations spécifiques fourni avec les panneaux (renforts cadre, barres de serrage)
• Serrez progressivement et en croix (comme une roue de voiture) pour éviter distorsion
• Vérifiez que les câbles d’alimentation et les gaines hydrauliques ne sont pas coincés sous les panneaux
• Prévoyez une garde au sol minimale (15 à 20 cm) pour accès maintenance et circulation d’air
• Testez la stabilité en appliquant une force latérale : aucun jeu ne doit être détectable

Gestion des jeux de dilatation thermique

Un panneau solaire peut atteindre 80 °C en plein soleil. La dilatation est réelle :

• Laissez un espace libre de 5 à 10 mm entre panneaux contigus
• N’utilisez jamais de fixations rigides qui bloqueraient la dilatation longitudinale
• Vérifiez que les raccordements hydrauliques et électriques incluent des longueurs de câble/tuyauterie flexibles
• Inspectez régulièrement ces espaces pour s’assurer qu’aucun débris ne crée de point dur

Ignorer la dilatation thermique peut causer fissures, fuites ou ruptures électriques après 1-2 ans d’exploitation.

Raccordement électrique préliminaire

Si votre système inclut des panneaux photovoltaïques ou un circulateur électrique :

• Vérifiez que tous les câbles respectent la norme NF C 15-100 (section adapté, isolant renforcé UV)
• Installez les conduits de protection (gaines annelées ou tubes métalliques) avant de passer les câbles
• Étiquetez chaque câble dès l’installation (repérage ultérieur essentiel)
• Laissez les câbles libres à ce stade : connexion au régulateur et tableau viendra plus tard
• Préservez les chemins de câbles des chocs, du soleil direct prolongé et des sources de chaleur

Raccordement hydraulique et mise en service

C’est ici que votre système solaire combiné devient un circuit thermodynamique complet. Chaque détail compte.

Assemblage du circuit primaire

Le circuit primaire relie les panneaux au réservoir d’accumulation thermique. Il véhicule le fluide caloporteur (eau + antigel) :

• Partez du panneau par la sortie basse (retour), montez vers le réservoir d’inertie ou au ballon d’eau chaude
• Installez un clapet anti-retour juste en sortie du panneau (empêche siphonnage nocturne)
• Insérez un purgeur d’air (automatique ou manuel) au point culminant de chaque segment
• Respectez une pente minimale de 2 à 3 % vers le bas dans le circuit retour (facilite écoulement et purgeur)
• Utilisez exclusivement des raccords en cuivre, laiton ou acier inoxydable : aucun plastique haute température sans certification
• Brasez ou soudez les joints critiques; les écrous-unions conviennent pour partie accessible/démontable

Installation des purgeurs d’air

L’air piégé dans les tuyauteries réduit drastiquement le rendement. Les purgeurs sont essentiels :

• Placez un purgeur automatique (avec clapet flotteur) à chaque point haut du circuit
• Ajoutez un purgeur manuel (clé à hexagone) en bas du réservoir pour purge initiale complète
• Purgez d’abord l’air grossier manuellement, puis laissez les automatiques gérer l’air fin en régime normal
• Inspecter les purgeurs automatiques 6 mois après mise en service (souvent encrassés)

Respect des pentes de tuyauterie

La gravité et la convection naturelle aident à la circulation du fluide caloporteur :

• Tuyau montant (panneau → réservoir) : pente continue vers le haut, sans contre-pentes
• Tuyau descendant (retour réservoir → panneau) : pente vers le bas au minimum 2-3 %, sans pièges d’eau
• Longueurs horizontales : légère pente (1 %) dans le sens du flux attendu
• Si impossible, installez un circulateur électrique (pompe) dimensionné pour vos débits

Une pente insuffisante crée des poches d’air et ralentit thermiquement l’installation.

Mise en eau et remplissage progressif

Le fluide caloporteur (eau + glycol 30-50 %) doit être versé avec méthode :

• Préparez 50-100 litres selon votre volume circuit (ne pas sous-remplir)
• Ouvrez tous les purgeurs manuels avant de commencer
• Remplissez lentement (vitesse eau du robinet) en ouvrant purgeurs : l’air s’échappe
• Fermez les purgeurs au fur et à mesure (fin de l’air = apparition du fluide)
• Maintenez la pression basse tant que le circuit n’est pas purgé complètement
• Une fois circulant, activez le circulateur électrique (quelques secondes) puis coupez. Recommencez 3-4 fois.
• Vérifiez aucune fuite sur 1-2 heures au repos : tout doit être sec

Réglage de la pression et équipements de sécurité

La pression du circuit affecte sécurité et performance :

• Installez un manomètre visible (graduation 0-4 ou 0-6 bar selon système)
• Réglez la pression froide à 1 bar environ (dépend du volume d’expansion)
• Montez un vase d’expansion fermé (pré-gonflé à azote) pour absorber la dilatation thermique en charge
• Installez un limiteur de pression (clapet taré à 3-4 bar) pour protection surcharge
• Un clapet qui s’ouvre = signe d’overpression : regonflage du vase d’expansion nécessaire
• Vérifiez pression tous les 6 mois : elle doit rester stable (fuite invisible sinon)

Raccordement au ballon d’eau chaude ou réservoir d’inertie

Votre accumulation thermique est le cœur du système :

• Branchez le circuit primaire sur l’échangeur thermique interne du ballon (ou serpentin dédié)
• Installez un disconnecteur hydraulique pour isolation thermique en cas d’arrêt prolongé
• Posez une sonde de température (thermocouple ou sonde résistive) à l’intérieur du ballon pour monitoring
• Vérifiez que le trop-plein du ballon évacue vers l’extérieur sans risque d’inondation
• Testez le circuit en eau froide (sans soleil) : aucun écoulement ne doit se produire

Un mauvais raccordement au ballon neutralise tout le système.

Contrôles, tests et mise en route officielle

Avant de déclarer votre installation opérationnelle, une série de tests valident performance et sécurité.

Tests d’étanchéité hydraulique

Les fuites hydrauliques gaspillent fluide caloporteur et énergie thermique :

• Montez la pression graduellement à 1,5 bar et laissez 10 minutes : aucune goutte ne doit s’échapper
• Inspectez visuellement tous les joints, raccords et purgeurs (torche électrique)
• Testez à nouveau après 1 semaine de repos : la pression doit rester identique
• Enregistrez les valeurs de pression initiale et après 6 mois (dépression = microf fuite)
• En cas de fuite détectée, localisez, vidangez, réparez, et testez de nouveau

Vérification électrique complète

La sécurité électrique est non-négociable :

• Mesurez la résistance d’isolement de tous les câbles (mégohmmètre) : minimum 1 MΩ à 500V
• Contrôlez la continuité des mises à la terre : < 0,1 Ω pour armatures métalliques
• Vérifiez que tous les interrupteurs, fusibles et disjoncteurs sont aux bons ampérages (normes NF C 15-100)
• Testez le fonctionnement du circulateur électrique sans soleil : pompé doit tourner librement
• Après raccordement au régulateur : effectuez une simulation sous tension (coupure sécurité à proximité)

Paramétrage du régulateur solaire

Le régulateur gère l’intégralité du système. Ses paramètres affectent rendement et durée de vie :

• Saisir les seuils de température de démarrage (généralement 5 °C d’écart entre panneau et ballon)
• Programmer l’arrêt en surcharge (ballon atteint 70-80 °C : stopper circulateur)
• Régler les hysteresis (évite commutations parasites dues aux fluctuations)
• Configurer les alarmes (surpression, sous-pression, surchauffe panneau)
• Vérifier intégration avec chauffage d’appoint (cas où solaire insuffisant)
• Consulter la notice technique du régulateur pour paramétrages spécifiques

Un mauvais paramétrage réduit efficacité énergétique ou provoque défaillances prématurées.

Essai de fonctionnement en conditions réelles

Avant de valider l’installation, opérez un essai réel :

• Mise en service par jour ensoleillé et ciel dégagé (minimum 500 W/m²)
• Observez la démarrage du circulateur (selon paramétrages régulateur, 5-15 minutes après éclairement)
• Mesurez l’augmentation de température du ballon (doit être perceptible après 1-2 heures)
• Vérifiez l’absence de bruit anormal (circulation fluide régulière, pas de cavitation)
• Testez l’arrêt en surcharge (circulateur s’éteint dès que ballon atteint seuil)
• Enregistrez les données (température panneau, ballon, débit) sur 1-2 jours pleins

Documentation finale et accréditation

Votre installation doit être documentée complètement :

• Certificats de conformité des panneaux (normes NF EN 12976 ou équivalent)
• Attestation électrique (normes NF C 15-100) signée par électricien compétent
• Photos datées : état toiture avant, montage, tuyauteries, raccordements
• Schéma d’installation : localisation composants, circuit hydraulique, circuit électrique
• Tableau de paramètres régulateur : seuils de démarrage, d’arrêt, alarmes
• Procédure de maintenance annuelle et contacts prestataires
• Carnet de bord : historique pressions, températures, interventions

Cette documentation vous sera indispensable pour assurance, revente ou dépannage futur.

Points critiques souvent oubliés par les DIY

Voici les erreurs récurrentes qui compromettent installations solaires combinées :

Sous-estimation du poids et des charges

Un mètre carré de panneaux thermiques + supports pèse 40-60 kg. Quatre m² = 200-250 kg. Ajoutez la neige hivernale : cette charge peut doubler. Une charpente non vérifiée cède en 2-3 hivers.

Négligence des purgeurs d’air

Même un mince filet d’air emprisonnée réduit rendement de 30 %. Les purgeurs, c’est l’assurance d’une circulation efficace. Ne les négligez jamais.

Absence de pentes de tuyauterie

Une tuyauterie plate ou mal inclinée accumule air et réduit débit. Remédier coûte 10 fois plus après coup.

Mauvais dimensionnement du ballon ou réservoir d’inertie

Un ballon trop petit limite les gains solaires. Un ballon trop gros refroidit sans jamais atteindre utilité. Le dimensionnement s’effectue en phase d’audit.

Oubli du fluide caloporteur adapté

Eau pure gèle à 0 °C et engendre dépôts calcaires. Le mélange eau + glycol (40-50 %) résiste au gel et à corrosion. C’est non-négociable.

Absence de documentation et suivi

Après 6 mois, vous ne vous souvenez plus de paramétrages. Le carnet de bord est essentiel pour maintenance future et diagnostics.

FAQ : installer un système solaire combiné

Faut-il un professionnel RGE pour installer un système solaire combiné ?

Pour bénéficier des aides (MaPrimeRénov’, CEE, éco-PTZ), l’installation doit impérativement être réalisée par un professionnel RGE (Reconnu Garant de l’Environnement) certifié solaire thermique. Sans RGE, aucune aide n’est accessible. En revanche, une installation personnelle (DIY) reste légale si vous respectez normes locales et NF. Cependant, elle invalide garanties constructeur et complique assurance sinistre.

Quel est le coût total d’installation d’un système solaire combiné en 2026 ?

Un système solaire combiné coûte entre 8 000 et 15 000 € (fournitures + main-d’œuvre RGE) pour une maison individuelle. Coûts variables : panneaux (3 500-5 500 €), réservoir inertie (1 500-3 000 €), régulateur et circulateur (800-1 500 €), tuyauteries et fluide (1 000-2 000 €), main-d’œuvre (2 000-4 000 €). Les aides (MaPrimeRénov’, CEE) réduisent de 30 à 50 %. Consultez notre guide complet des aides système solaire combiné pour cumuls actualisés.

Combien de temps dure l’installation d’un système solaire combiné ?

Une installation complète par professionnel prend 5 à 15 jours selon complexité (diagnostics, renforcement toiture, raccordements). Installation DIY : compter 20 à 30 jours répartis sur plusieurs semaines, coupé par apprentissage et corrections. Certaines phases (mise en eau, purgeur) exigent temps et patience.

Peut-on installer soi-même un système solaire combiné ?

Légalement oui, techniquement possible, mais à réserves importantes. Vous devez maîtriser : hydraulique (purgeurs, pentes, raccords), électricité (normes NF), étanchéité toiture, mécanique (fixations). Une seule erreur (fuite, court-circuit, perte charge) peut coûter réparations chères et dangereuses. Compromis : faire la pose des panneaux vous-même et sous-traiter électricité et hydraulique à professionnel. Toujours consulter notice fabricant et normes NF en vigueur.

Quelles sont les normes obligatoires pour l’installation ?

Normes minimales :

• NF EN 12976 : conception et performance systèmes solaires thermiques
• NF C 15-100 : installation électrique basse tension (si panneaux PV)
• NF DTU 40.35 : étanchéité toiture (si couverture modifiée)
• Normes locales PLU : respect règlement urbanisme
• Directives constructeur : documentation matériel fournie

Non-respect = responsabilité pénale en cas sinistre (assurance refusée), amende urbanisme, défaut de conformité à revente.

Vers une maison autonome en énergie

Un système solaire combiné bien installé transforme votre facture énergétique et augmente confort thermique. L’effort initial paie sur 20-25 ans. Si vous optez pour l’installation professionnelle, assurez-vous que votre prestataire RGE propose suivi post-installation et maintenance annuelle (contrôle pression, purge, paramétrages).

Pour approfondir financement, consultez notre article dédié aux aides système solaire combiné 2026. Si vous explorez hybridation solaire + batterie
